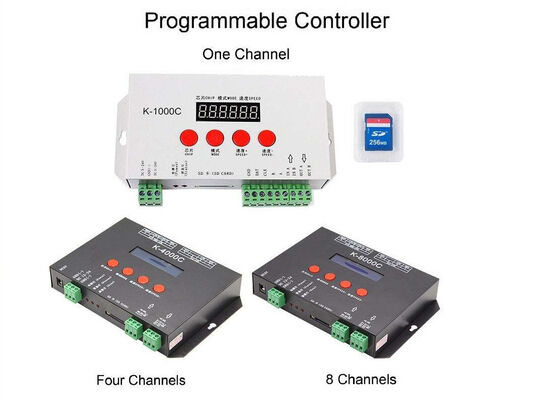

وحدة تحكم الألوان السحرية القابلة للبرمجة K-8000C، تحكم كامل بالألوان عبر DMX/SPI مع وظيفة ترميز مدمجة للتحكم في الإضاءة

وحدة تحكم الألوان السحرية القابلة للبرمجة K-8000C، تحكم كامل بالألوان عبر DMX/SPI مع وظيفة ترميز مدمجة للتحكم في الإضاءة

ميزات نظام K-8000C:

1. دعم تدرج الرمادي بمستوى 32-65536، والتصحيح باستخدام برنامج جاما.
2. دعم مصادر الإضاءة المختلفة من النقاط والخطوط والمساحات، والقواعد المختلفة والمعالجة ذات الأشكال الخاصة.
3. دعم 8 منافذ إخراج، يمكن لكل منها حمل ما يصل إلى 512/1024 مصباحًا (مصابيح DMX بحد أقصى 512 بكسل، على سبيل المثال، تأخذ ثلاثة قنوات).
4. يمكن تخزين محتوى التشغيل في بطاقة SD، والتي يمكنها تخزين ما يصل إلى 32 ملف تأثير. تدعم سعة بطاقة SD
128 ميجابايت - 32 جيجابايت.
5. يمكن استخدام وحدة التحكم بمفردها أو في سلسلة. تعتمد السلسلة طريقة العزل الكهروضوئي، والتي تتميز
بمقاومة التداخل وثبات أفضل. يمكن أن تصل مسافة السلسلة بين وحدتي تحكم إلى
150 مترًا باستخدام سلك طاقة نحاسي نقي بمساحة 0.5 مم2
6. يمكن قفل وحدة التحكم المزودة بشريحة في البرنامج باستخدام IC المحمل، أو يمكن عدم قفلها وضبط

زر "CHIP" الخاص بوحدة التحكم لتحديد IC المحمل، وهو أكثر مرونة وملاءمة.
7. تحتوي وحدة التحكم IC لمصابيح DMX على وظيفة كتابة العنوان الخاصة بها؛ بالإضافة إلى ذلك، مع برنامج LedEdit-K V3.26

أو الإصدار الأحدث، يمكنك تعيين وظيفة كتابة العنوان بلمسة واحدة.
8. دعم وحدات البكسل ذات 4 قنوات (RGBW) أو وحدات البكسل أحادية القناة لتحميل المصابيح.

9. يدعم التأثير المدمج لوحدة التحكم ثلاثة قنوات (RGB) وأربعة قنوات (RGBW).

10. تدعم وحدة التحكم التحكم من طرف ثالث MODBUS.

11. دعم إخراج إشارة TTL و 485 التفاضلية (DMX) المحسنة.

12. تحتوي وحدة التحكم على 22 تأثير اختبار ووظيفة اختبار قناة DMX512.

ملاحظة: 1. يمكن أن تصل سرعة 512 بكسل من المصابيح على وحدة التحكم إلى 30 إطارًا في الثانية، ويمكن أن تصل سرعة 768 بكسل إلى 25

إطارًا في الثانية، ويمكن أن تصل سرعة 1024 بكسل إلى 22 إطارًا في الثانية
(تأخذ المعلمات المذكورة أعلاه بيانات IC لبروتوكول 1903 كمثال، وقد تختلف البيانات باختلاف ICs)
2. يمكن تحميل ما لا يزيد عن 512 بكسل من DMX512 القياسي الدولي (بروتوكول 1990). عندما يكون الحمل هو
170 بكسل قياسي دولي، يمكن أن تصل السرعة إلى 30 إطارًا في الثانية، وسرعة 340 بكسل حوالي 20 إطارًا في الثانية، وسرعة 512 بكسل حوالي 12 إطارًا في الثانية. 3. إذا كان التوقيت (العطلات) يلعب، يلزم مزامنة Beidou WiFi ووظائف موزع قناة وحدة التحكم، يرجى الاتصال بموظفي المبيعات أو موظفي الدعم الفني للحصول على التفاصيل
معلمات المنتج

الموديل

2. يمكن ضبط ما لا يزيد عن 8192 ICs.
3. وضع تغيير البرمجة الذاتية لـ SD.
4. الوزن الصافي 0.8 كجم مع العبوة الخارجية؛ بطاقة SD * 1؛ كرتون * 1) انظر المواصفات للحصول على التفاصيل
5. يتم توصيل الإخراج بطريقتين: إحداهما هي طريقة الطرفية؛ والثانية هي توصيل منفذ الشبكة.
6. الاستخدام دون اتصال، 8 منافذ إخراج، كل منفذ به 512/1024 ضوءًا؛
7. يتم تخزين المحتوى المراد تشغيله في بطاقة SD، والتي يمكن تشغيلها بواسطة وحدة واحدة أو يمكن توصيل وحدات متعددة في سلسلة.
شريحة الدعم (عادةً ما تحدد K-8000-RGB):

. شريحة الدعم (عادةً ما تحدد K-8000-RGB):

00: UCS19**, UCS29**, TM18*, SM167**, WS28**, GS82**, SK6812 (دعم ما يصل إلى الإصدار V1.7 1024*8=8192 بكسل)
01: SM16716,16726 (دعم ما يصل إلى 1024*8=8192 بكسل)
02: P9813 (دعم ما يصل إلى 1024*8=8192 بكسل)
03: LPD6803 (دعم ما يصل إلى 1024*8=8192 بكسل)
04: LX1003,1203 (دعم ما يصل إلى 1024*8=8192 بكسل)
05: WS2801 (دعم ما يصل إلى 1024*8=8192 بكسل)
06: LPD1886 (دعم ما يصل إلى 1024*8=8192 بكسل)
07: TM1913 (دعم ما يصل إلى 1024*8=8192 بكسل)
08: TM1914 (دعم ما يصل إلى 1024*8=8192 بكسل)
09: P9883, P9823 (دعم ما يصل إلى 1024*8=8192 بكسل)
10: DMX (دعم ما يصل إلى 512*8=4096 بكسل، اقترح تحميل ≤320*8=2560 بكسل)
11: DMX 500K (دعم ما يصل إلى 512*8=4096 بكسل، اقترح تحميل ≤320*8=2560
بكسل)
14: UCS5603-Test (دعم ما يصل إلى 1024*8=8192 بكسل)
بكسل)
14: UCS5603-Test (دعم ما يصل إلى 1024*8=8192 بكسل)
بكسل)
14: UCS5603-Test (دعم ما يصل إلى 1024*8=8192 بكسل)
15: UCS5603A (دعم ما يصل إلى 1024*8=8192 بكسل)
16: UCS5603B (دعم ما يصل إلى 1024*8=8192 بكسل)
17: TM1814 (دعم ما يصل إلى 1024*8=8192 بكسل)
18: INK1003 (دعم ما يصل إلى 1024*8=8192 بكسل)
19: APA102 (دعم ما يصل إلى 1024*8=8192 بكسل)
20: UCS8904 (دعم ما يصل إلى 1024*8=8192 بكسل)
21: SM16714 (دعم ما يصل إلى 1024*8=8192 بكسل)
22: SM16813 (دعم ما يصل إلى 1024*8=8192 بكسل)
23: GS8512 (دعم ما يصل إلى 512*8=4096 بكسل، اقترح تحميل ≤320*8=2560 بكسل)
24: QED3110 (NA)
25: WS2816 (دعم ما يصل إلى 1024*8=8192 بكسل)
26: UCS9812 (دعم ما يصل إلى 1024*8=8192 بكسل)
27: SM16803 (دعم ما يصل إلى 1024*8=8192 بكسل)
28: SM16804 (دعم ما يصل إلى 1024*8=8192 بكسل)
29: UCS2603-T (دعم ما يصل إلى 1024*8=8192 بكسل)
30: UCS2603 (دعم ما يصل إلى 1024*8=8192 بكسل)
ملاحظة: 1. يجب على المصابيح ذات القنوات الأربع RGBW تحديد K-8000-RGBW، ويجب على المصابيح ذات القنوات الأربع أو أكثر تحديد
K-8000-RGBWYA. 2. يجب على المصابيح أحادية القناة تحديد K-8000-W. في هذا الوقت، تمثل قناة واحدة بكسل واحد، و
تأثير البرنامج هو الضوء الأبيض.

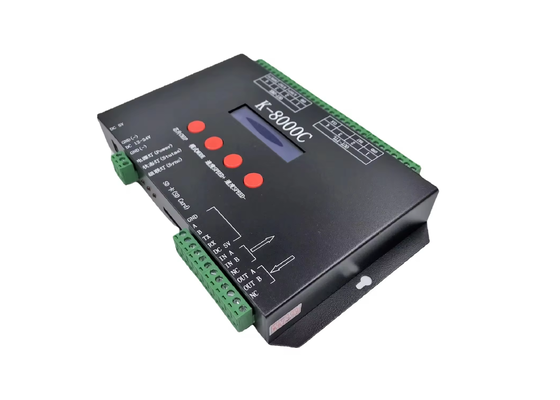

صورة وحدة التحكم K-8000C:
